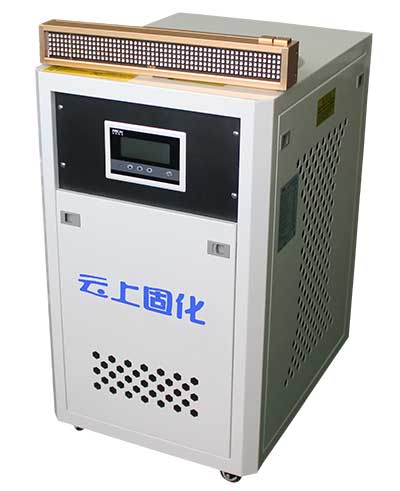

UV油墨和光源的匹配是LED-UV固化系統設計的主要問題。LED-UV對固化材料的固化效果是由光引發劑材料的UV吸收率決定的,因此,LED-UV的發光光譜與光引發劑的吸收光譜的匹配程度對體系固化起著直接的、決定性的作用。由于傳統的UV固化是采用汞燈或金屬鹵素?zé)?它們的光譜分布廣泛,可以滿足印刷固化要求,而且UV油墨的光譜吸收曲線也不是只有單一的峰值,用于實際生產的UV油墨,其光譜吸收曲線在360~420nm的范圍內具有多個吸收峰。不同的 LED-UV芯片,其發光光源波長范圍和能量分布也是完全不相同的,芯片廠商提供的LED-UV芯片的光譜分布分別為365nm、375nm、385nm、395nm、405nm。因此,要求LED-UV光源要盡可能多地匹配油墨的光譜吸收峰。另外,還要通過實驗確定 LED-UV排列方式,這樣才能使固化光源有很好的固化效果。 經查閱大量實驗數據可知,在紫外輻照度達到6000mW/cm2以上時,就能使膠版印刷方式中的大多數承印物上的UV油墨完全固化。對于特殊材料或墨層厚度很大的印刷方式,應該通過實驗確定紫外輻照度。因此, LED-UV印刷固化系統的紫外輻照度至少應達到6000mW/cm2。

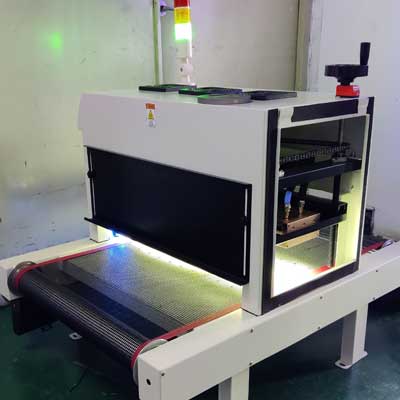

大的固化幅寬為540mm的固化系統,達到6000mW/cm2的紫外輻照度,本次測試中使用了840顆LED芯片,這些芯片需要進行合理的排布方式設計和串并聯電路設計才能使其可靠工作。進行排布方式設計時,需要考慮芯片的可更換性,當其中一個芯片損壞時,要做到盡可能減少其余芯片的更換,使其維護方便并降低維修成本。進行電路設計時,需要考慮任意芯片短路或者斷路時,系統仍可在較長時間內穩定工作,減小對其相連電路的影響,使系統具有較高的可靠性。
光源的驅動電路設計也是 LED-UV印刷固化系統需要解決的一個難題,因為固化系統的穩定性和使用性能都和光源驅動有很大的關系。驅動電路中電流的大小,影響著LED的使用壽命和系統的輸出功率。 所設計的固化系統光源,其LED-UV芯片一般以陣列形式排列,芯片間距一般小于1.5mm,靠自然冷卻散熱的方式無法維持芯片結溫在50℃以下,因此散熱系統的設計就是必不可少的。設計散熱系統時,應分析熱量從PN結產生,然后傳遞到外部環境的全部影響因素,從而確保散熱系統的可靠工作。
為了提高印刷固化系統的可控制程度,要求控制系統可經控制器開啟(關閉)印刷固化系統,能夠采集固化系統的電壓、電流、印品幅寬、印刷速度和散熱器的溫度,并可通過上位機實時顯示電壓、電流、功率、幅寬和速度;溫度過高時提示報警信息;能夠根據承印物幅寬變化,經控制器控制自動調節固化幅寬;能夠根據印刷速度的變化,調節印刷固化系統的輸出光功率。
